DUO:デュオ(2軸回転式)

クリーナーの回転で付着物を効率良く除去し、画期的な回収率を実現しました。

ベルトに粉体が付着すると、輸送効率が低下するだけではなく、各部品が摩耗し、付着物の落下範囲が広がってしまいます。
当社の「ロータリーベルトクリーナーDUO」は、側板形状を仕様変更することで、従来製品の36%のコンパクト化に成功。クリーニング効果と耐久性も飛躍的なアップを実現。職場環境、作業条件を良化させてくれます。

取付場所



比較


側板寸法 縦×横 面積比
側板寸法 310×340 100
DUO(2軸) 260×260 64

特徴

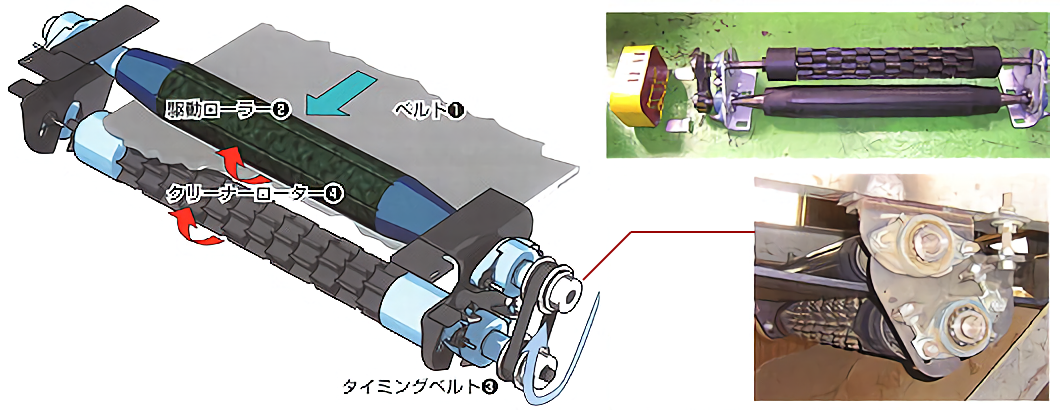

2軸回転方式
駆動ローラーで受けたベルトからの動力を、タイミングベルトでクリーナーローターに伝達することで付着物を掻き落とします。

掻き取りと振動のW効果
ゴムローターの空洞が弾力となり、セラミックチップが振動しながらベルトを叩くように付着物を掻き取落とすため、90%以上の高いクリーニング性能を維持します。

セラミックチップの使用で長寿命
ベルトに接する先端部には、摩耗に強いセラミックチップを使用。優れた耐久性を発揮します。
ベルトを傷めません。
ゴムが衝撃力を吸収しローターの空洞がクッションとなり、ベルトの損傷を防ぎます。
クリーナーチップへの付着が少ない。
セラミックを千鳥配列にし、付着を少なくしています。また、チップに付着した粉体は、ゴムローターの空洞がクッションとなり、振動で払い落とされます。
ベルト面をまんべんなくクリーニング
ベルトには走行時のクセがついていますが、「ロータリーベルトクリーナー」は、駆動用プーリーで押え、平面にした状態で掻き落としますので、ベルト全面をまんべんなくクリーニングします。
メンテナンスフリー(自動調整)
あらかじめチップの摩耗を見込み、掻き取り面にクリーナーを圧縮しておくと、ローターゴムの復元力によってチップが完全になくなるまで常に効率良くベルト面をクリーニングします。
動力いらずの省エネ設計
走行するベルトの力で駆動プーリーを回転させるので、特別な動力はいりません。


セラミック製の掻き取りローターで耐久性が大幅アップ



ベルトのクセの原因のローター端部損傷をフリーローラーで解決



使用前
あて板式クリーナー2基使用中



使用後
ロータリーベルトクリーナー取付け1ヶ月後


【注意事項】 ※取付けマニュアルに従い設置基準を必ず守って下さい。※当社製品の効果は運搬や運転条件によって異なります。※プーリー面上へは取付けできません。また搬入の噛み込みにご注意下さい。※ベルトを金具で連結、補修している場合はセラミックチップを破損しますので使用しないでください。※耐熱、耐油性ではありません。特殊用途についてはご相談下さい。※本カタログの記載の数値は測定値であり、メーカー保証ではありません。※性能・仕様・外観などは予告なく変更する場合があります。

SOLO ソロ(同軸反転式)

クリーナーの回転で付着物を効率良く除去し、 画期的な回収率を実現しました。

全体図



|s| ベルトに粉体が付着すると、輸送効率が低下するだけではなく、各部品が摩耗し、付着物の落下範囲が広がってしまいます。
当社の「ロータリーベルトクリーナーSOLO」は、従来不可能だった無動力回転式クリーナーの1軸化による驚異的なコンパクト化に成功。クリーニング効果と耐久性も飛躍的なアップを実現。職場環境、作業条件を良化させてくれます。


比較


側板寸法 縦×横 面積比
従来型(2軸) 310×340 100
DUO(2軸) 260×260 64
SOLO(1軸) 245×170 40

特徴

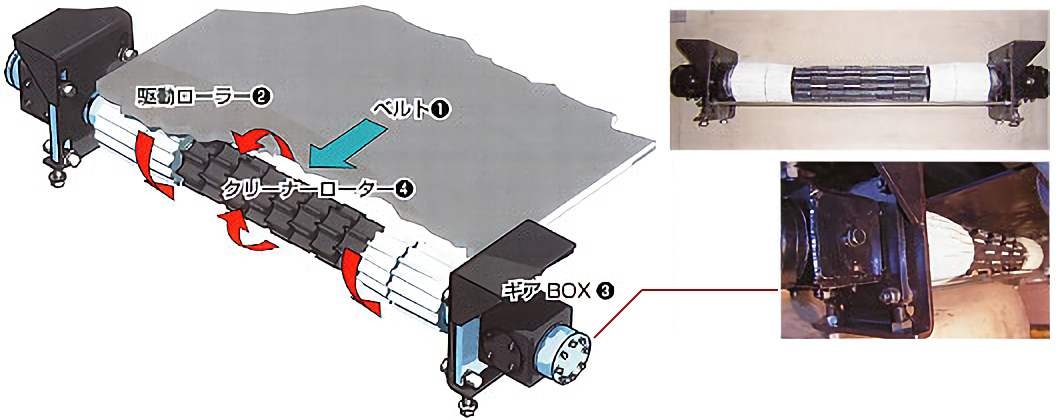

同軸(1軸)回転方式
両端の駆動ローラーで受けたベルトからの動力を、ギアボックスで反転させ中央部のクリーナーローターに逆回転で伝達することで付着物を掻き落とします。
掻き取りと振動のW効果
ゴムローターの空洞が弾力となり、セラミックチップが振動しながらベルトを叩くように付着物を掻き取落とすため、90%以上の高いクリーニング性能を維持します。
セラミックチップの使用で長寿命
ベルトに接する先端部には、摩耗に強いセラミックチップを使用。優れた耐久性を発揮します。
ベルトを傷めません。
ゴムが衝撃力を吸収しローターの空洞がクッションとなり、ベルトの損傷を防ぎます。
クリーナーチップへの付着が少ない。
セラミックを千鳥配列にし、付着を少なくしています。また、チップに付着した粉体は、ゴムローターの空洞がクッションとなり、振動で払い落とされます。
メンテナンスフリー(自動調整)
あらかじめチップの摩耗を見込み、掻き取り面にクリーナーを圧縮しておくと、ローターゴムの復元力によってチップが完全になくなるまで常に効率良くベルト面をクリーニングします。
逆運転での使用も可能
ローター式ですから、逆転の場合でも特別に改造、操作することなく正転と同じクリーニング効果を発揮します。
動力いらずの省エネ設計
走行するベルトの力で駆動プーリーを回転させるので、特別な動力はいりません。


セラミック製の掻き取りローターで耐久性が大幅アップ



取り付けは簡単で、ブラケットをコンベヤフレーム等に固定し、本体を乗せ固定するのみ



使用前
あて板式クリーナー2基使用中



使用後
ロータリーベルトクリーナー取付け1ヶ月後


【注意事項 】 ※取付けマニュアルに従い設置基準を必ず守って下さい。※当社製品の効果は運搬や運転条件によって異なります。※プーリー面上へは取付けできません。また搬入の噛み込みにご注意下さい。※ベルトを金具で連結、補修している場合はセラミックチップを破損しますので使用しないでください。※耐熱、耐油性ではありません。特殊用途についてはご相談下さい。※本カタログの記載の数値は測定値であり、メーカー保証ではありません。※性能・仕様・外観などは予告なく変更する場合があります。
