耐摩耗性、耐衝撃性、耐防音性に優れた工業用ゴム製品です。

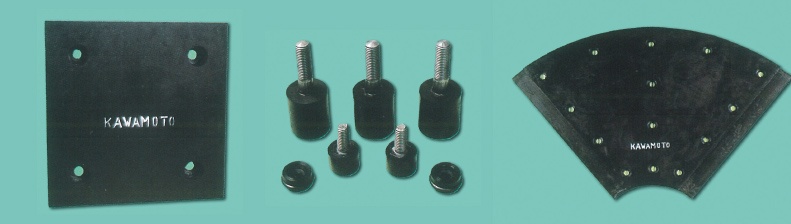

KRゴムライナー

ゴムライナーの元祖として昭和45年、KRゴムライナーを開発。

弊社は一貫して各製造工場内のミキサー、ホッパー、シュート等のゴムライナーを製作、防音、防錆、防腐の面で優れた機能を追及、意欲的に研究開発に取り組んでまいりました。KRゴムライナー(シュートゴム)は、生コン・砕石・鉱山・鉄鋼など、各工場の(耐防音、耐衝撃、耐摩耗)を目的として、困難かつ苛酷な条件でテストを重ね開発されたライナーで、従来の鋼板ライナーとは比較にならない程、素晴らしい性能、効力を有する特殊ゴムライナーです。
KRライナー(シュートゴム)は、皆様の懸案である省力化(コストダウン)や公害防止(音、振動、耐摩)に必ずやお役にたてていただけるものと確信しております。


特徴


  1. 耐摩耗性抜群 :超耐摩耗性、耐引裂性抜群のゴム材質で耐久力も抜群です。
  2. 衝撃の吸収力抜群 :特殊ゴム配合により、物性のバランスがすばらしく、衝撃の吸収は他に類を見ないすばらしいゴムです。
  3. 非常に経済的 :耐久性が長いのでライナーの取り替えの運転休止が減り、従って維持費も少なく、コストダウンに大きく貢献します。
  4. 取付けが簡単 :A.溶接取付が簡単に出来ます。 / B.ライナーは、1枚1枚ミキサーを展開した寸法で製作している為、切断及び寸法取りの手間がかかりません。

取付箇所


主な使用箇所例
生コン工場 傾動ミキサー内張
ターンヘッド内張
生コンミキサー車アジデーター内張
骨材貯蔵タンク内張
砂貯蔵タンク内張
砕石工場 ホッパー内張
シュート内張
振動篩落ロライナー
基幹産業 大型ホッパー内張
ヘッドシュート内張
大型シュート内張

材料


試験項目 種類 特殊材質(略称-KR)
物理試験 引張強さ kg/cm2 266
伸び % 600
硬さ H・S 65
引裂強さ kg/cm 95
比重 1.125
反発弾性 % 55
反発弾性 % 16.6
摩耗量 cc/1000回 0.015

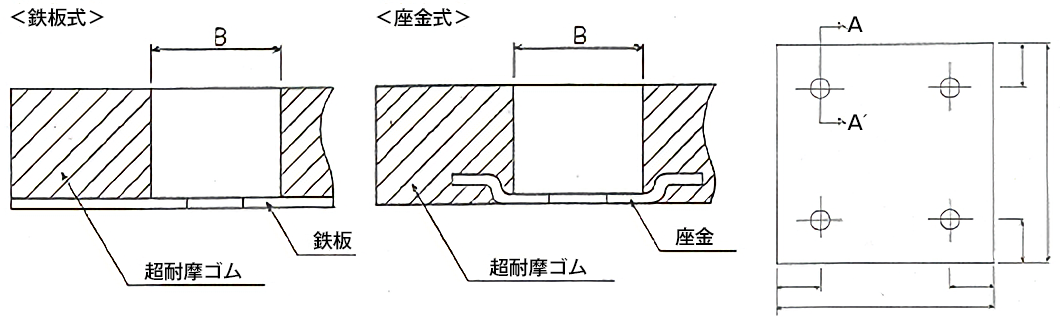

図面



ゴムライナー 座金式と鉄板式の比較


座金式 鉄板式
価格 割安 割高
外寸 規格寸法 任意
ボルトピッチ ボルト取付け:規格寸法 任意
溶接取付け :任意寸法
形状 規格寸法 任意
その他の特徴 1.粒度の小さい物は、裏面へ潜り込む場合がある 1.裏面へ潜り込み無し
2.ライナーが弾むので裏面からも摩耗する 2.裏面の摩耗無し

規格

ゴムライナーには「ゴムライナー鉄板式」と「ゴムライナー座金式」の2種類がございます。
現在主流は「鉄板式」です。
「座金式」は「鉄板式」と比べて安価なのですが、金型で製作するためその寸法が以下の通り限られております。
※廃盤も多く、以下の10種類のみ対応可能となっております。


品番 サイズ(m2) 厚み(T) ボルト径・数量 重量(g)
KR-20A 300×300 20 12φ-4 2,160
KR-30A 300×300 30 12φ-4 3,240
KR-50A 300×300 50 16φ-4 5,400
KR-30B 450×450 30 12φ-4 7,290
KR-20D 300×620 20 12φ-6 4,460
KR-30D 300×620 30 12φ-6 6,686
KR-50D 300×620 50 16φ-6 11,160
KR-20E 300×870 20 12φ-8 6,264
KR-30E 450×870 30 12φ-8 9,396
KR-50E 450×870 50 16φ-8 13,050

対して「鉄板式」は鉄板の形状により様々な形状で製作可能で、ボルト位置も任意で決めることが出来ます。
尚、弊社では多種の金型を用意しておりますので特注サイズのゴムライナーも製造できます。
